Invent Commander

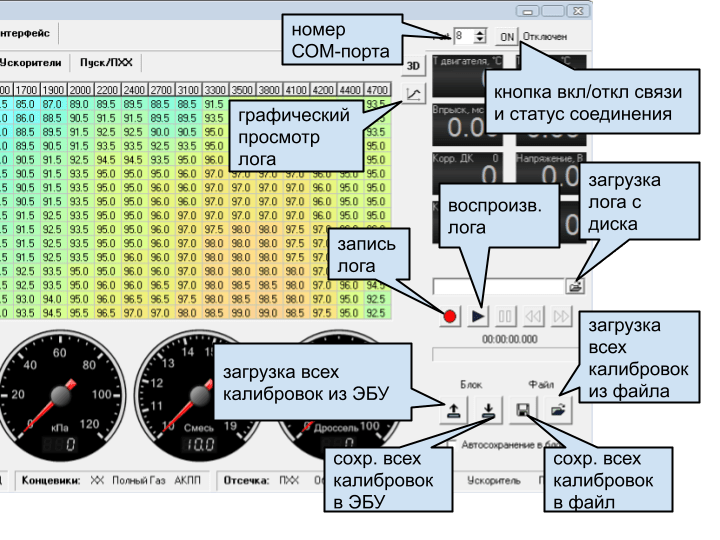

Обзор Invent Commander

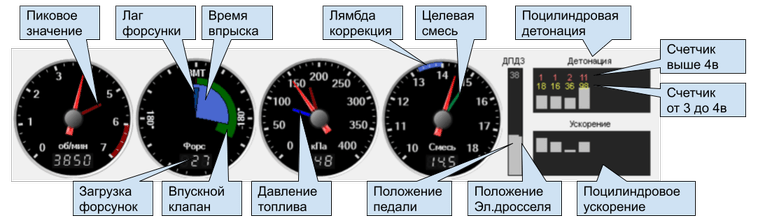

Приборы

Правый клик мышью - сброс пикового значения

Горячие клавиши

F1..F5 + 0..9 - Переключение вкладок. Если нажать только F1..F5 - переключаются вкладки первого уровня. Если удерживая F1..F5 нажать цифру - переключаются вкладки второго уровня.

F9 - Старт/стоп записи лога

Ctrl + F1 - вызов справки для текущей вкладки

Ctrl + Tab - открыть окно графиков

Редактор таблиц

Выделение

Можно выделить одну или несколько ячеек с помощью мыши. Удерживайте Ctrl для выделения мышью нескольких ячеек или диапазонов.

Стрелки - cдвигают выделение в указаном направлении
Ctrl + стрелки - расширяют выделение в указаном направлении
Alt + стрелки - уменьшают выделение в указаном направлении
Shift + стрелки - копируют выделенные ячейки в указаном направлении
Esc - снимает выделение

Слежение за маркером и коррекция ошибок смеси

Длинный клик правой кнопкой мыши вызывает контекстное меню. В меню можно активировать слежение за маркером.

Когда активировано слежение - автоматически выделяется ячейка, над которой в данный момент расположен маркер. Так же становится доступной функция коррекции ошибки смеси текущей ячейки.

Если нажать клавишу F в окне просмотра лога, или на таблице смеси - система пересчитает текущую ячейку в таблице смеси с учетом текущего значения ошибки смеси.

Изменение выделенных ячеек

колесо мыши - пошаговое изменение
длинный клик правой кнопкой - контекстное меню
PgUp/PgDn - пошаговое изменение
Ctrl + PgUp/PgDn - быстрое изменение
наберите число - ввод значения в ячейки
наберите * и число - умножение ячеек на число
наберите + и число - добавление числа к ячеек

Интерполяция

I или правая кнопка мыши - интерполяция по 4-х крайних ячейках
V - интерполяция по вертикали
H - интерполяция по горизонтали

Сетка оборотов

Кликните по заголовку таблицы и введите нужное значение

Внимание

Значения оборотов должны идти по возрастающей, и не повторяться

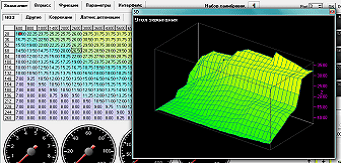

3D просмотр таблиц

Нажмите кнопку 3D чтобы открыть окно 3D-просмотра.

Затем кликните на нужную таблицу, чтобы отобразить ее в 3D-окне.

Вращайте и масштабируйте изображение с помощью мыши.

Копирование таблиц

Длинный клик правой кнопкой -> Копировать данные таблицы - копирует данные в буфер обмена.

Длинный клик правой кнопкой -> Вставить данные таблицы - вставляет данные из буфера обмена.

Также вы можете копировать/вставлять данные из другой программы, например Excel.

Калибровки

Калибровки хранятся в ЭБУ. Если у ЭБУ нет калибровок - он не может запустить двигатель.

Если вы внесли изменения в калибровки, вы должны записать их в ЭБУ.

Калибровки можно сохранять в файлах. После внесения изменений рекомендуется сохранять калибровки в файл.

Инфо

Commander хранит историю всех изменений ЭБУ в папке history. При необходимости вы можете восстановить калибровки из истории.

Во время записи таблиц в память блока происходит кратковременная потеря синхронизации, поэтому автосохранение работает только если давление в коллекторе ниже 50 кПа. Таким образом реализована защита двигателя от повреждений при записи. Вам необходимо сбросить газ для того чтобы данные сохранились в память блока


	Запись калибровок в блок в процессе
	Измененные калибровки ждут записи в блок
	Калибровки сохранены в блок, но еще не записаны в энергонезависимую память. Нельзя отключать зажигание, иначе изменения будут потеряны.

Как загрузить калибровки из файла в ЭБУ

подключитесь к ЭБУ
нажмите Загрузить калибровки из файла и открыть файл
при необходимости сделайте изменения
нажмите Сохранить калибровки в ЭБУ

Как изменить калибровку в ЭБУ

подключитесь к ЭБУ
убедитесь, что калибровка успешно считана из ЭБУ.
установите флажок Автосохранение, и все изменения будут применены немедленно
сделайте изменения в калибровках
обратите внимание, что флажок Автосохранение мигает красным при сохранении в ЭБУ.
когда закончите, сохраните калибровку в файл

Логи

Логи чрезвычайно полезны для настройки двигателя и устранения неполадок. Файлы логов сохраняются в папке Logs

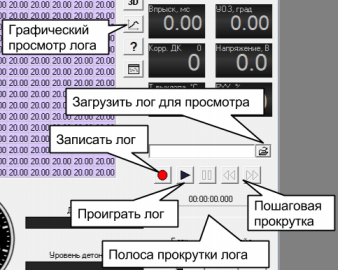

Запись лога

подключитесь к ЭБУ
нажмите кнопку Записать лог, кнопка остается нажатой, а счетчик времени начинает считать.
когда закончите, снова нажмите кнопку Записать лог, кнопка будет отпущена, и счетчик времени остановится.

Просмотр лога

нажмите кнопку Открыть лог и выберите файл.
нажмите Графический просмотр лога, чтобы открыть окно с графиками
в окне выберите параметры, которые вы хотите видеть.

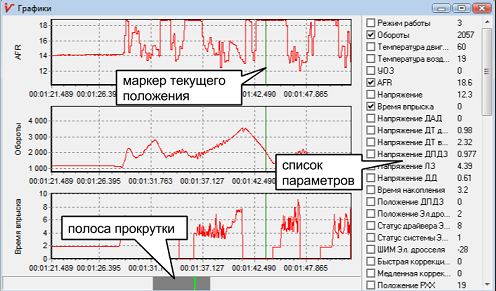

Навигация по графиках

Управление мышью

Колесо - увеличение
Левая кнопка - установить маркер
Правая кнопка - перетаскивание графика влево/вправо

Управление с клавиатуры - Вверх/Вниз, PgUp/PgDn - увеличение
- Влево/Вправо - прокрутка влево/вправо - Ctrl + влево/вправо - пошаговое перемещение маркера

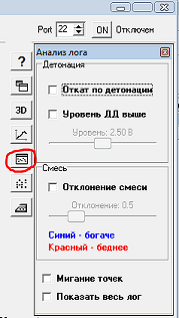

Анализатор лога

Предназначен для наложения точек лога на карты зажигания и впрыска.


Откат по детонации	Точки, в которых работал откат по детонации
Уровень ДД выше	Точки, в которых сигнал с датчика был выше указанного уровня
Отклонение смеси	Точки, в которых смесь отклонилась от целевой больше, чем указанное значение
Мигание точек	Для лучшей видимости точки мигают
Показать весь лог	Выводит серым цветом все точки лога
