АКПП

ПО поддерживает АКПП с on-off соленоидами переключения передач и включения блокировки гидротрансформатора. ШИМ используется только для соленоида регулировки линейного давления.

Соленоидов переключения передач может быть от 2 до 4.

Соленоиды в АКПП активируются напряжением 12В, и потребляют относительно большой ток. Поэтому, для подключения соленоидов необходим внешний адаптер. Он преобразует минусовые каналы ЭБУ в мощные плюсовые каналы для соленоидов.

Номинал предохранителей и сечение проводов необходимо подбирать по фактическому потреблению соленоидов.

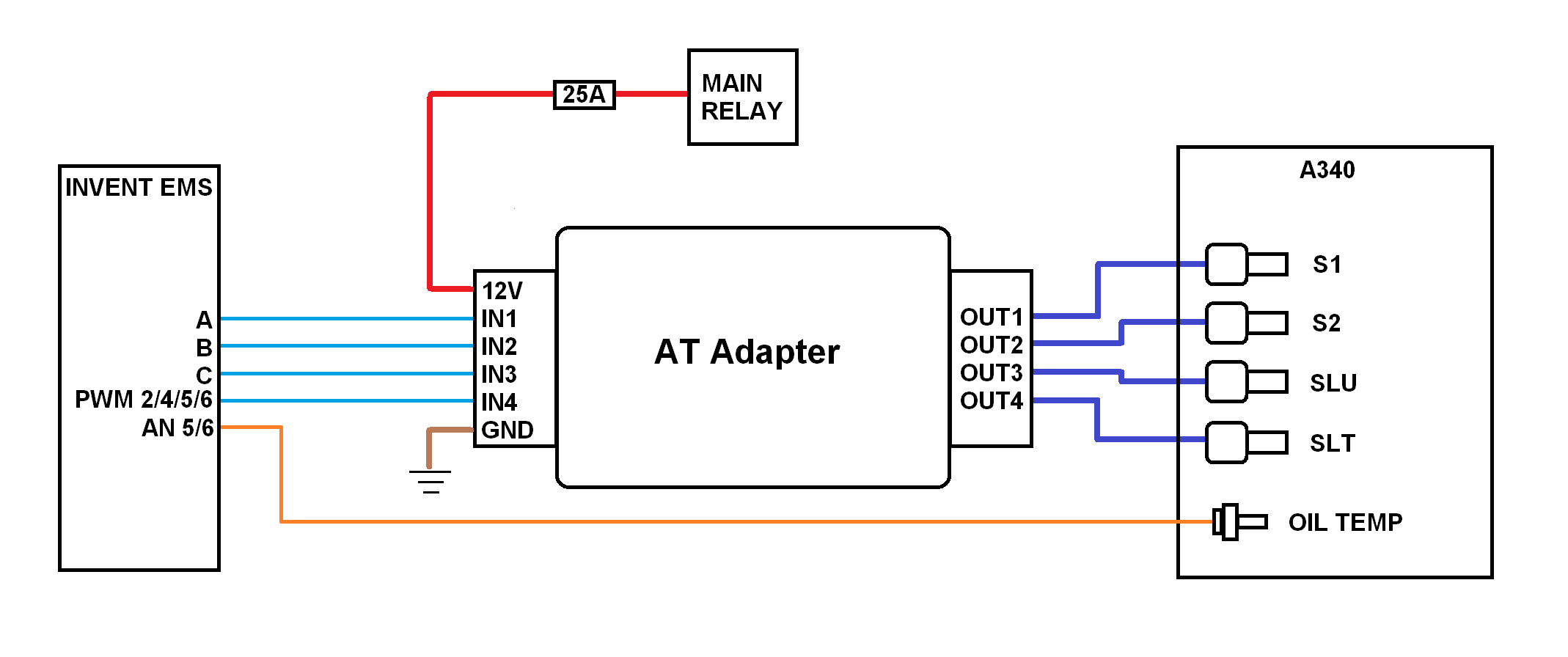

Схема подключения к Aisin А340 (4 соленоида)

S1, S2 - соленоиды переключения передач
SLU - соленоид блокировки гидротрансформатора
SLT - соленоид регулировки линейного давления
OIL TEMP - датчик температуры масла АКПП

Схема подключения к Aisin А340 (7 соленоидов)

S1, S2, S3, S4 - соленоиды переключения передач
SLU - соленоид блокировки гидротрансформатора
SLT - соленоид регулировки линейного давления
SLN - соленоид регулировки давления подпора гидроаккумулятора
OIL TEMP - датчик температуры масла АКПП
