Разработка MicroDisplay v2 для Jetronic

[jhm]

Этой зимой я возобновил работы по дисплею бортового компьютера для Jetronic. Вначале была идея адаптировать уже имеющийся экранчик от Invent EMS. Но не срослось. Во первых, он очень плохо помещался в приборную панель, нужно было много резать. Во вторых, красные дисплеи сняли с производства, и чтобы их снова сделать, пришлось бы заказать несколько тысяч штук. Для данного устройства это неподьемная цифра. Как я ни старался договориться с китайцами о меньшем количестве, ничего не получилось. Переговоры зашли в тупик.

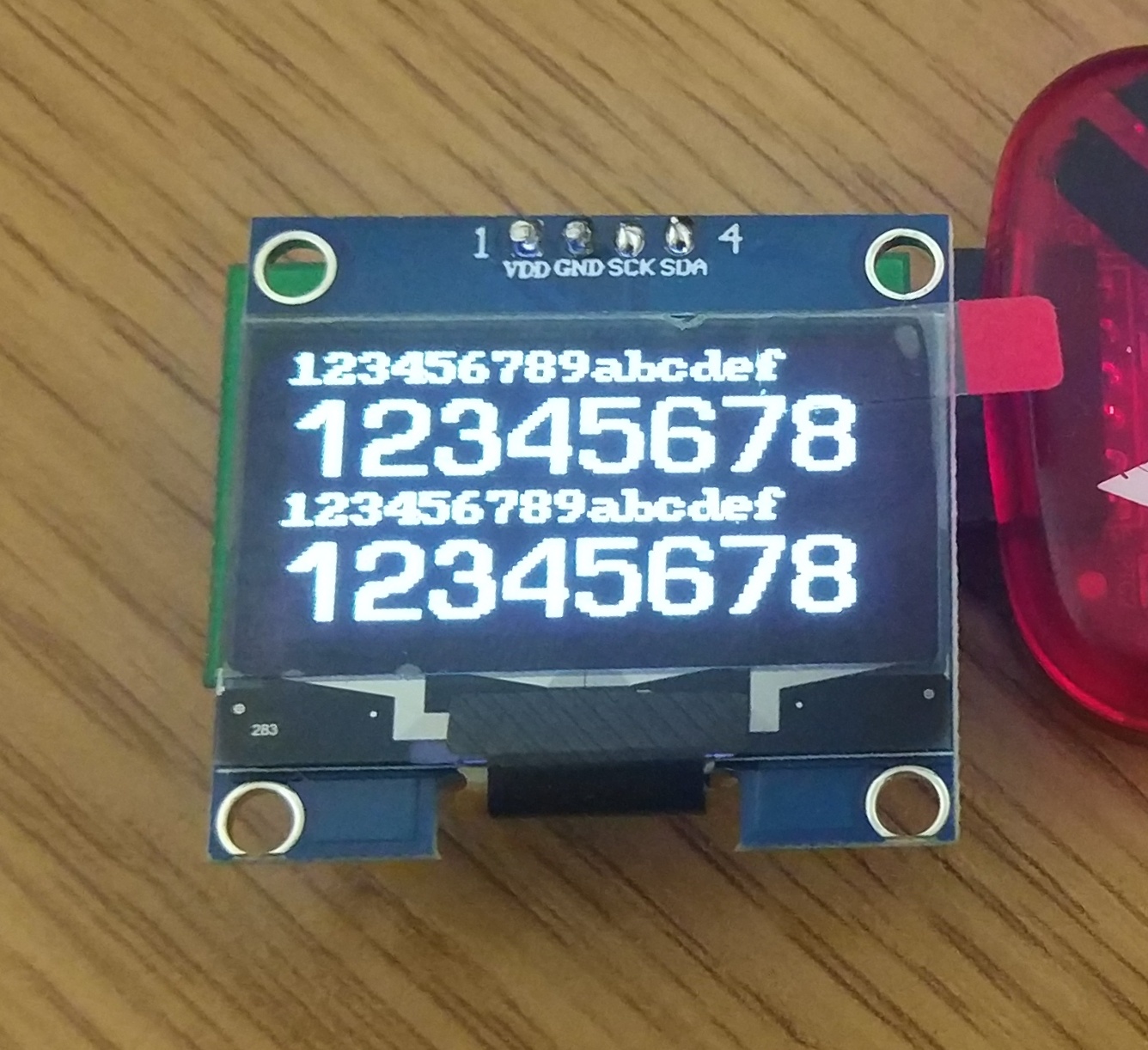

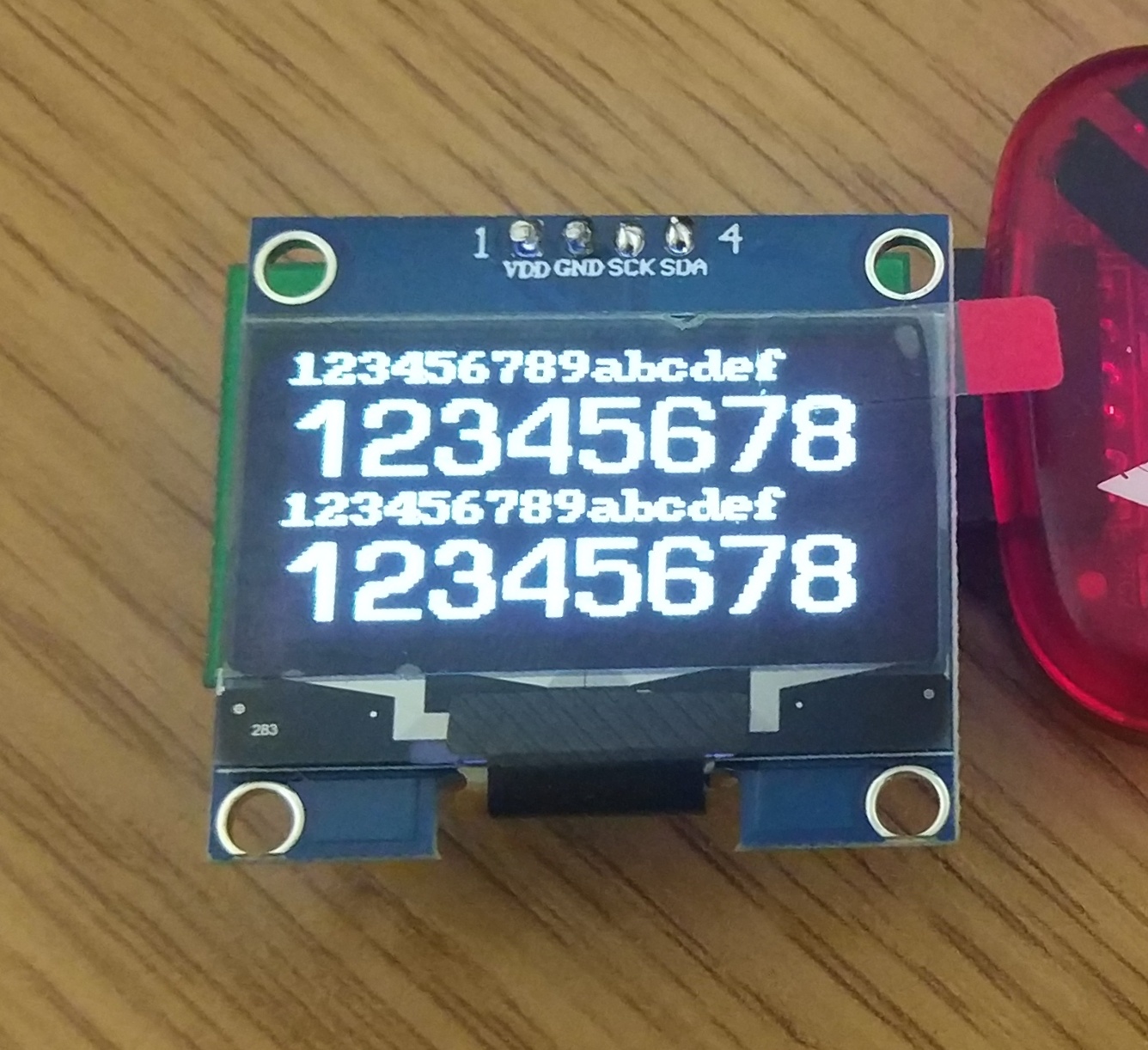

По факту с существующим дисплеем ничего не получалось. И я обратил внимание на OLED дисплеи 1.3", которые продаются на каждом углу. Примерка показала, что размер - идеальный. Был только один плохой момент - белый цвет. Для красной приборки Ауди он никак не подходит. И тут Игорь Самусев предложил отличную идею, которая стала решением. Красный светофильтр. Который заодно закроет зазоры между рамкой приборки и краями дисплея.

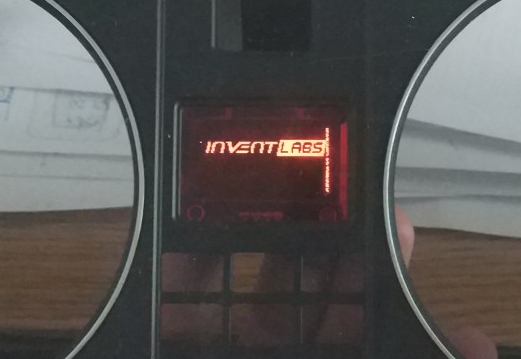

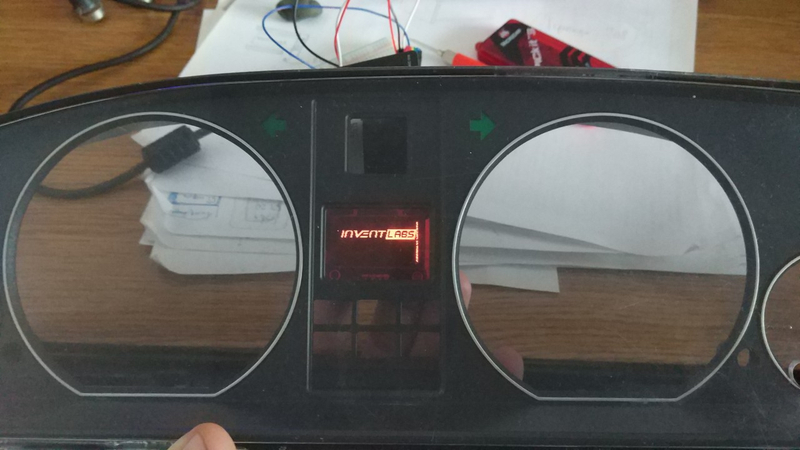

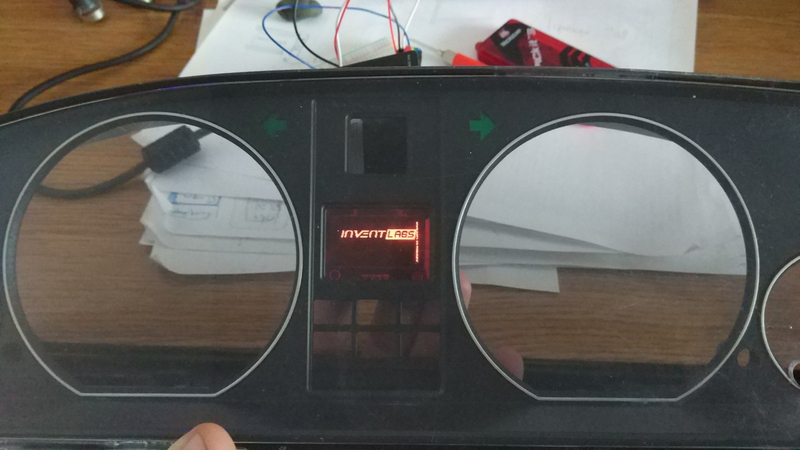

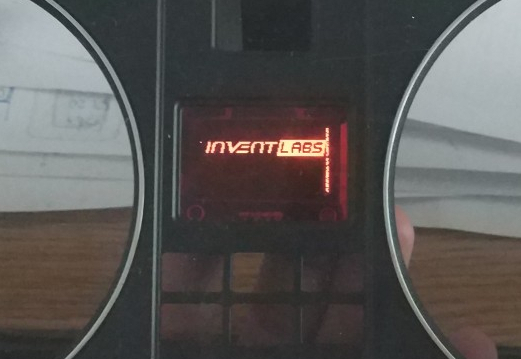

В общем, вот что получилось:

Если приборка без датчика скорости

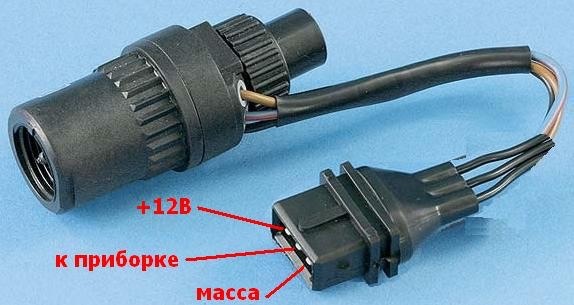

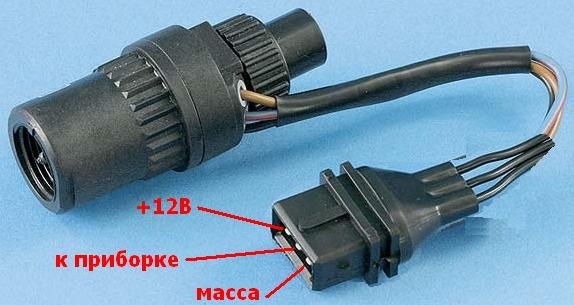

можно воспользоваться датчиком скорости от ВАЗ 2109
на троссик спидометра
номер запчасти 503843

Подключение:

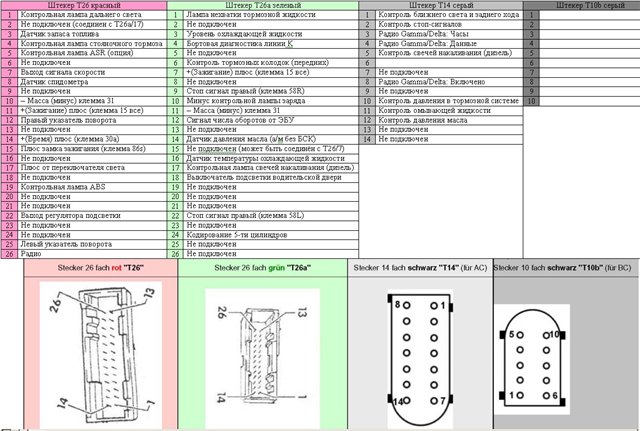

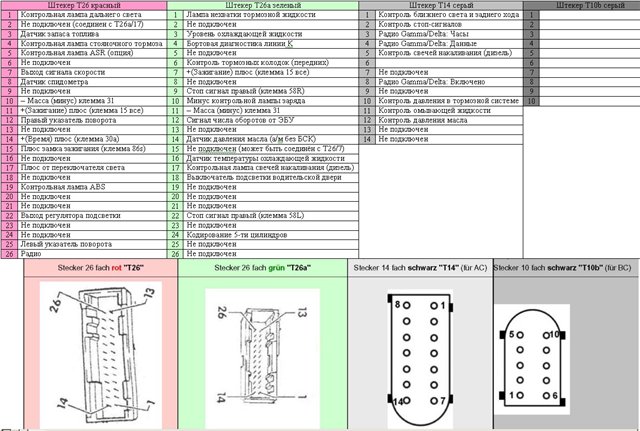

SPD - сигнал скорости, красный разьём, пин номер 8

[BALERON]

1. Какие параметры будет показывать?
2. Как точно будет показывать параметры( форсунок то куча разная)?
3. Подключение?
4. На лискар с чипом будет работать?
5. Цена?

А скидки активным участникам форума будут???

[klient]

Обалдеть, мечта......

[jhm]

Сейчас я работаю над графикой. Думаю над наполнением экранов.

Навскидку, что планируется из экранов:

• большой список всех параметров и ошибок мелким шрифтом
  экран маршрутного компьютера (мгновенный расход, средний расход за 3мин, средний за поездку, пробег за поездку)
  общая инфо (Т двигателя, лямбда-коррекция, средний расход за 3мин, что-то еще...)

Особенности и ограничения:

• Подключение к Invent-Jetronic: К-линия.
  Обновление прошивок дисплея - так же по К-линии. Нужен будет адаптер.
  Не будет анимаций, других логотипов, мультиков, и т.п.
  Управление - одной кнопкой, как в обычных бортовиках. Быстрое нажатие переключает экраны, длинное нажатие сбрасывает счетчики пробега и расхода.

Вопрос к будущим обладателям такого дисплея: какую информацию вы хотели бы видеть на дисплее? Приветствуются идеи, наброски, рисунки, описание, все что угодно.

[BALERON]

Я бы сделал как на родном бк ауди..только на родном выбор параметра сверху и снизу уже нарисованы штатно минуя дисплей...ну а в нашем случаи можно отобразить эти параметры на дисплее и так же сделать стрелочку переключения параметра, чтобы было видно какой параметр выбран..

Без названия.jpeg (8.72 KiB) Viewed 20100 times

[jhm]

1. Какие параметры будет показывать?
2. Как точно будет показывать параметры( форсунок то куча разная)?
3. Подключение?
4. На лискар с чипом будет работать?
5. Цена?
А скидки активным участникам форума будут???

Прибор будет получать данные о расходе и форсунках с ЭБУ
На лискар-чипе тоже будет работать
Для бета-тестеров будут скидки

[jhm]

Я бы сделал как на родном бк ауди..только на родном выбор параметра сверху и снизу уже нарисованы штатно минуя дисплей...ну а в нашем случаи можно отобразить эти параметры на дисплее и так же сделать стрелочку переключения параметра, чтобы было видно какой параметр выбран..

дисплей делится на 4 части, в каждой можно вывести цифру и название параметра

брать информацию с указателя бака я не планировал, разве кому-то нужно знать цифру пробега на остатке бака, если эта цифра, как бы это поточнее.. с потолка взята?

[BALERON]

Это для примера..бак тот не нужен конечно.

Параметры можно же свои раскидать...

[klient]

Напряжение бортовой сети наверняка тоже будет же.

[nikita.yudin64]

огоньь очень жду
