Доброе время суток на руках блок Invent ECU v 2.2 и мотор 1JZ-GTE от марка JZX90

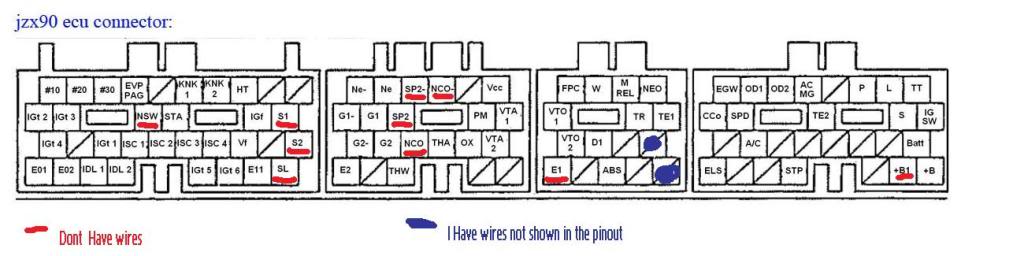

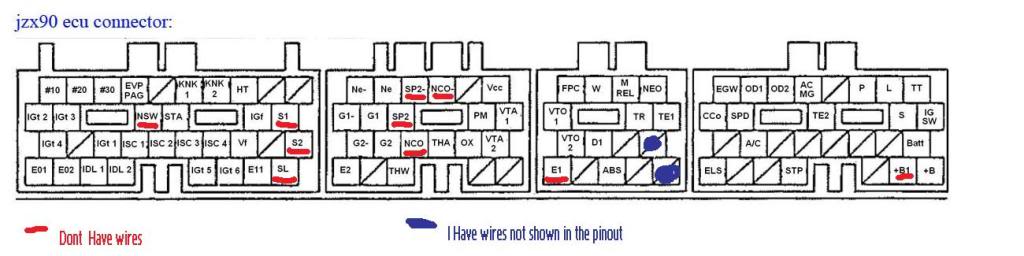

Есть распиновка мозга JZX90 и Invent но в Invent обозначения отличаются от обозначений JZX90
Есть соответствие пинов Инвента и пинов JZX90?

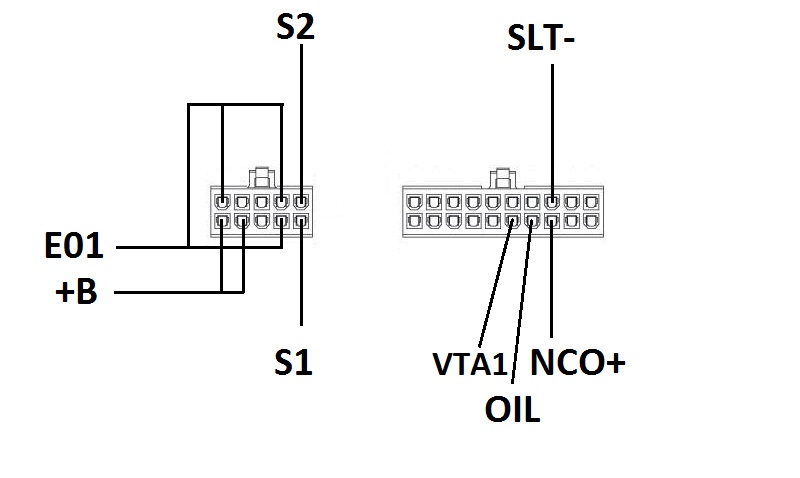

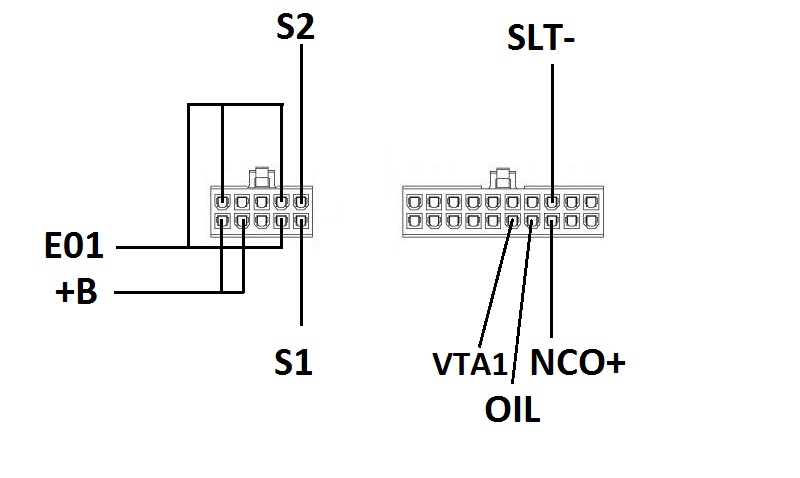

Вот для примера распиновка атеку как у инвента

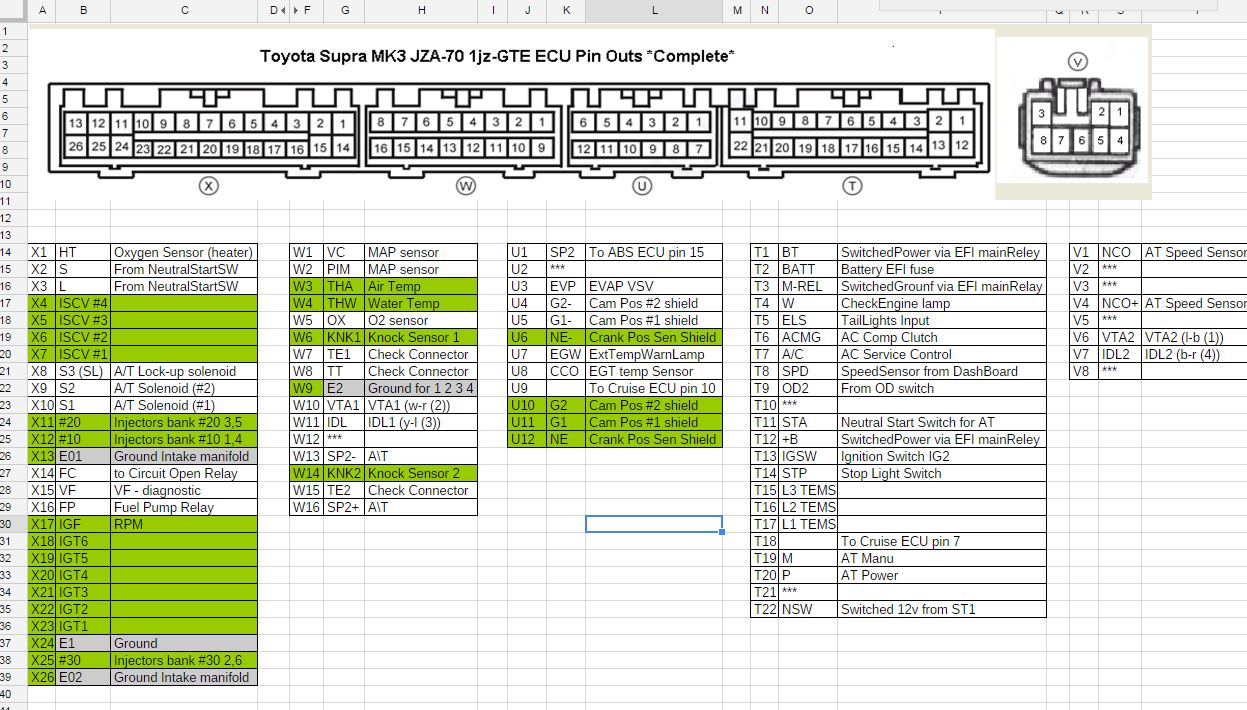

а вот уже на понятных мне обозначениях
Помогите пожалуйста
Спасибо

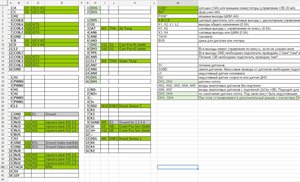

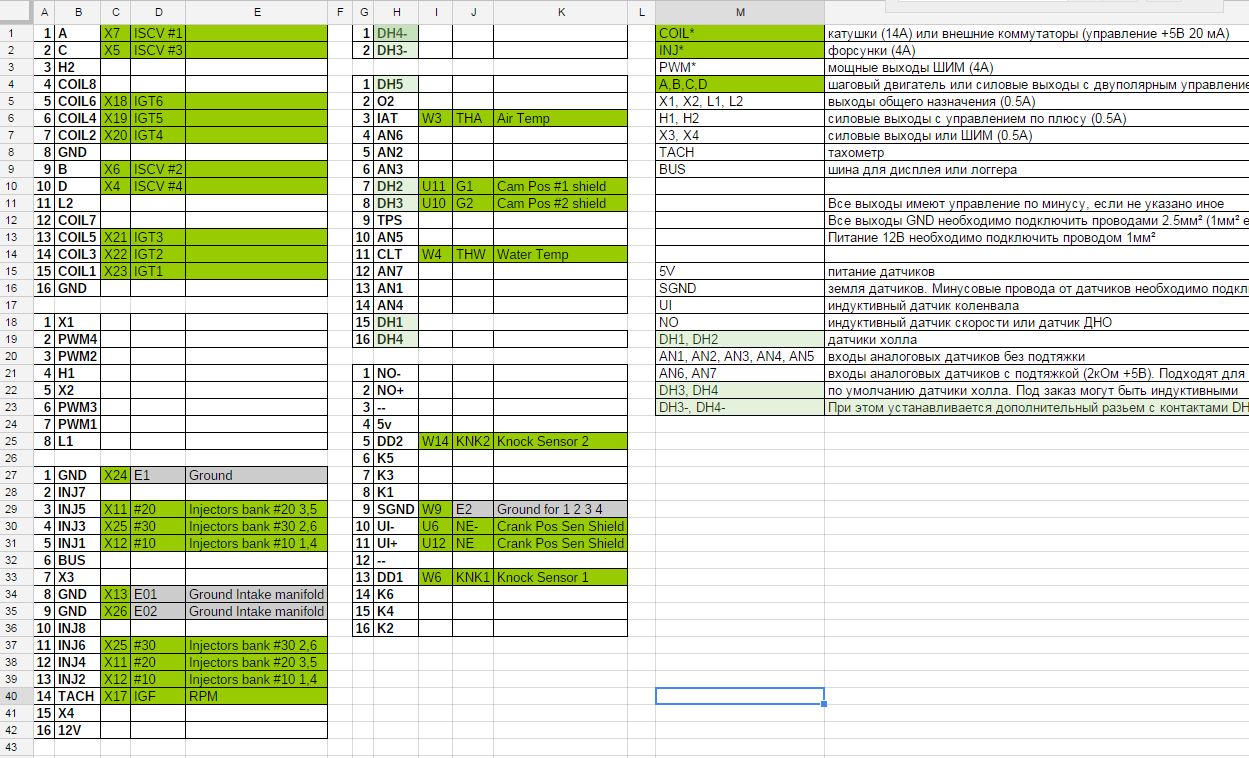

вот что у меня вышло - осталось сопоставить пины JZA70 - Invent
если не сложно прошу ваших советов и комментариев.
к сожалению почему то разработчики не описали распиновку в более понятном общепринятом виде - надеюсь с вашей помощью получится документ который упростит инсталляцию ЭБУ
привет, спасибо )
с прочтения мануала я и начал свое знакомство с инвентом
http://invent-labs.com/webhelp/invent_ems/v4.4/
куда подать катушки и форсы и КХХ понятно, а вот дальше засада, аналоговые холла индуктивные с подтяжками силовые шим итд стало менее понятно и очевидно - причем в разделе входа выхода даже не очевидно на какой пин ЭБУ подавать пины датчика/сенсора.
версия инвента 2.2 - из мануала - UI - индуктивный датчик коленвала
на примере датчиков ОЖ и IAT - я по схеме понимаю что провода сигнальные идут на пины THA THW а земля на Е2 - в случае с инвентом не так очевидно ((
надеюсь разобраться с вашей помощью и сделать простой мануал - схему как приделать инвент зная сток распиновку ЭБУ.
А почему присрать к сток косе плохая идея?
приделываться будет не на прямую а к переходнику
вопрос не в том как правильнее какая маркировка а в понятности и однозначности - это туда это сюда, а тут наблюдается неоднозначность - можно туда можно сюда.
я инструкцию всю прочитал
у вас в инструкции датчик колена индуктивный идет на пины
DPKV1/UI1(+)
DPKV2/UI2(-)
Силовая земля
в Распиновке v2.2 нет пинов UI1 UI2 - есть пины (10) UI- (11) UI+ и (9) SGND

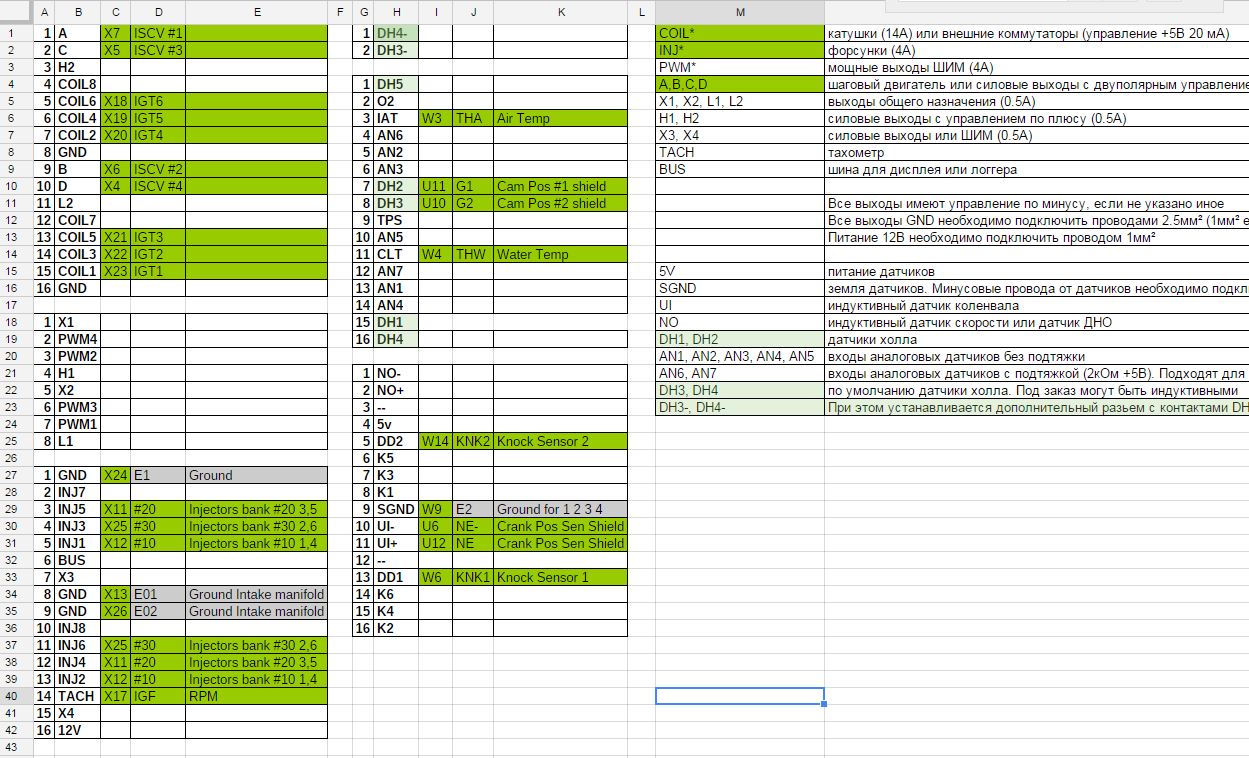

Вот какая у меня получается распиновка исходя из логики и предположений
сток мозг - инвент
(U6) NE- Crank Pos Sen to (10) UI-
(U12) NE Crank Pos Sen to (11) UI+
Shield Crank Pos Sen to (9) SGND
я понимаю что у вас не дорогой продукт и относительно нишевой - но что такого если будут понятные инструкции с указаниями распиновок, если будут переходные косы из сток косы в фишки инвента - ваш продукт станет более популярным и массовым и простым в установке.
в табличке на первой вкладке в идеале сопоставить пин сток мозга и пин инвента
помогите пожалуйста

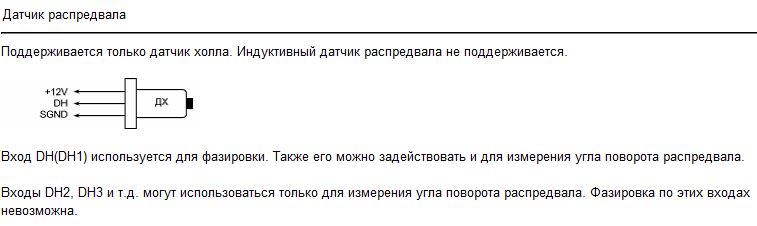

У вас в инструкции:

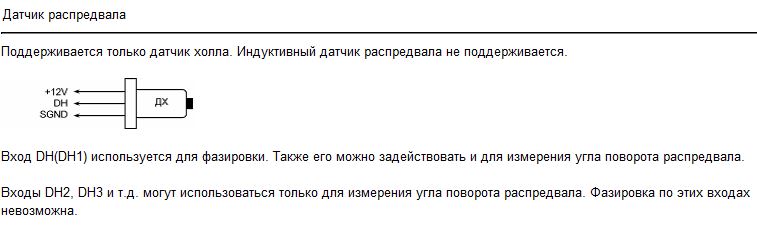

Датчик распредвала
Поддерживается только датчик холла. Индуктивный датчик распредвала не поддерживается.
и нарисован 3ех пиновый датчик ДХ
А на 1JZ-GTE TT (non-vvti) на распредвалах датчик Холла или Индуктивный?
http://www.driftmotion.com/1JZ-2JZ-Cam- ... dm2176.htm
На картинке 2ух пиновый датчик
Если датчик положения распредвала индуктивный то возникает видимо необходимость приделывать на распредвалы "кругляш со вырезами" или реперные кольца?
А по колену - холл или индуктивный? судя по ответу KOSa индуктивный.
для примера возьмите хотя бы джейзеты - сарай марк супра - JZZ30=JZX90 JZA70 - широкая аудитория а распиновки вполне стандартные.
тот же ФКОН и Еменедж делают косы под свои пиггибек компы.
у меня в итоге должна получиться переходная коса с JZA70 на инвент, если все запустится и настроится - буду рекомендовать ваш продукт.
ну и вопрос аббревиатур вызывает смущение - почему то привых что ДПДЗ это TPS а ДПКВ это CPS, особенно смутило ДУИ-ДНО )))
http://maya-auto.com/faq/chto-takoe-duidno/ - видимо ваш старый проект там прочитал что к чему.
в мануале явно не хватает словаря сокращений
у универсальности есть обратная сторона. вот возьми например еманаг или фкон - универсальный пиггибек и косы к ним - воткнул и поехал. я понимаю что самостоятельность и разбирание во всем это круто и интересно, но не понимаю тех кто не пытается сделать продукт коммерческим и популярным - а для этого и должна быть простота инсталляции с возможностью вернуть все назад.
я принимал участие в установке АЕМ емс2 на 7эм-гте и там было все отлично - в сток фишки.
по пунктам
1 плюшки хорошо, секвентал будет - НА форсы будет отдельная коса под секвентал.
2 много дуть что бы сдувало искру не собираемся
3 сток коса остается для возможности вернуть сток мозг и собрать сток схему

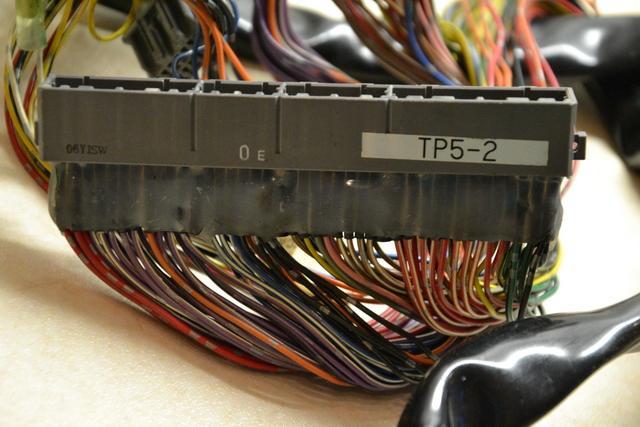

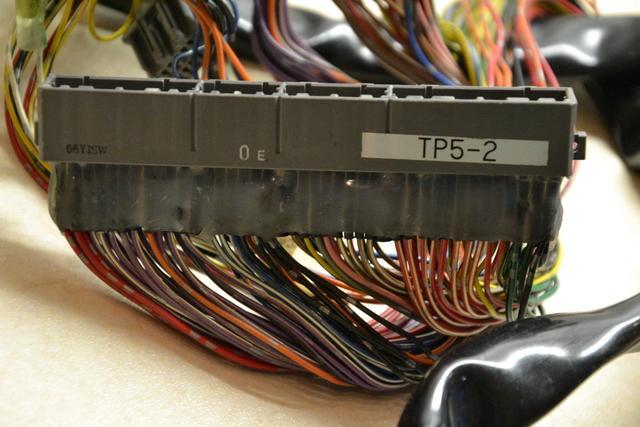

4 коса с распила жза70 от супуры - выглядит отлично - дай бог без глюков будет
5 собрать кастом косу можно из старой но после того как все дело завелось и поехало на сток косе+переходник, когда придет понимание кого и куда подавать на какой пин.
Будет время - глянь плиз то что удалось наковырять
буду рад советам и правкам
спасибо

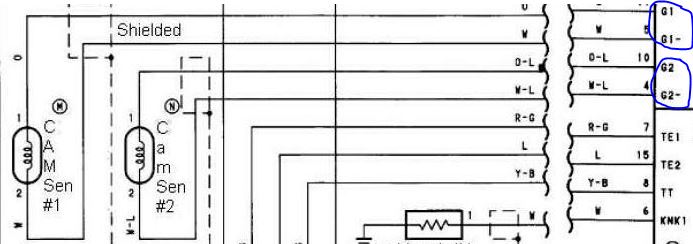

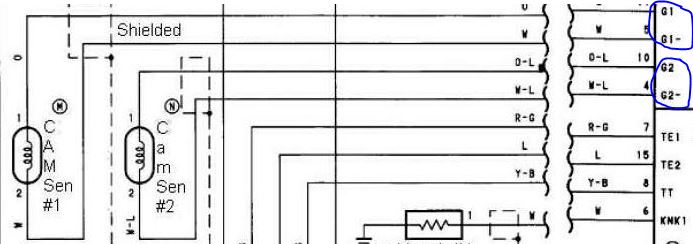

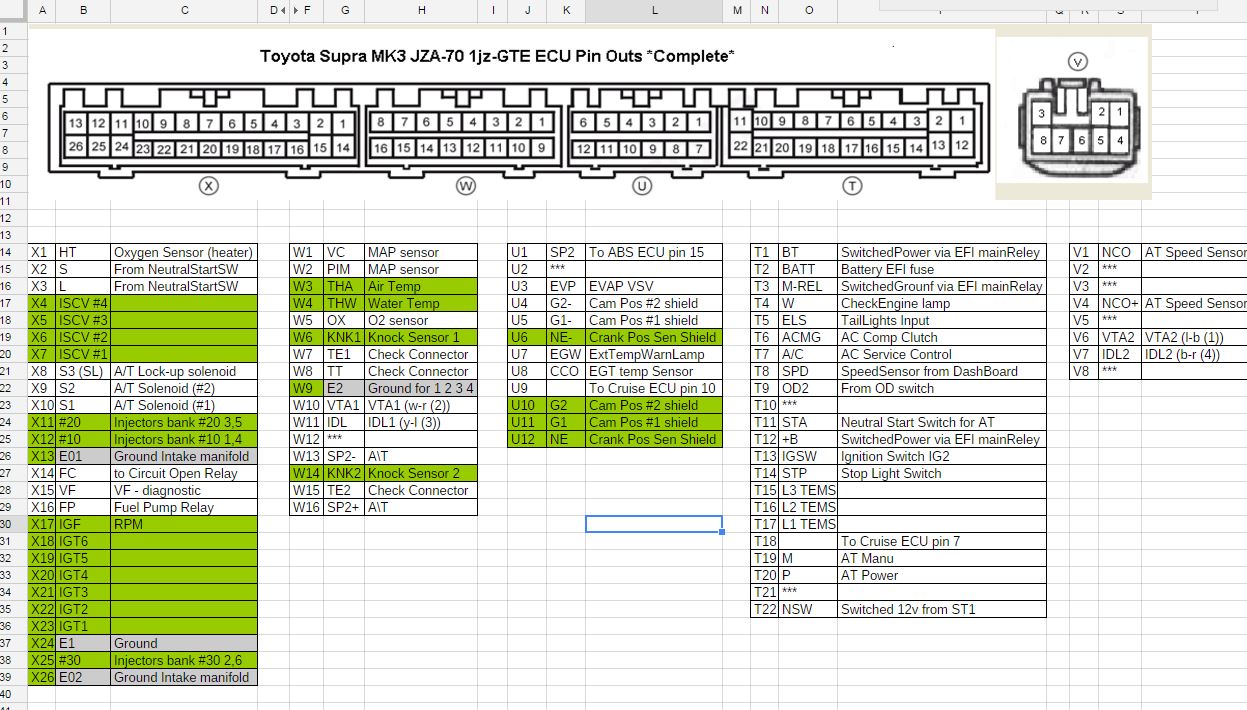

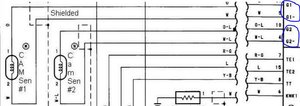

вот на пример распредвал на распиновке JZA70
G1 - 11pin (U)
G1- - 5pin (U)
Shield - E1 24pin (X)
по инвенту
7pin DH2
9pin SGND
а +12 то куда цеплять на какой пин Инвента?
по ДПДЗ TPS
в инструкции 3ех пиновый датчик а на супре 4ех - ставить 3ех пиновый или можно взять 3 из 4ех существующего?
куда цеплять IGSW STA FP FC?
на сток мозге 4 земли на инвенте 6 - есть разница какую землю куда цеплять?
и подобных вопросов масса (( - ладно бы я дурачком был или читать не умел (не хотел) или не умел пользоваться поиском...
Скопировал сюда все свои посты из раздела для новичков дабы тут вести обсуждение и задавать вопросы
